95LYX系列稀土永磁直流力矩電動機
95LYX系列稀土永磁直流力矩電動機
一、 產品介紹：
本系列電動機采用稀土永磁體——釹鐵硼NdFeB或稀土Sm2（CoCuFeZr）17材料制成，具有快速響應、低轉速、大力矩、特性線性度好、力矩波動小等特點；而且結構緊湊，是一種高精度伺服系統功率元件。
根據用戶要求，電機可配低速測速發電機或光電編碼器組成組合單元，并可提供伺服驅動器，形成高精度寬調速系統或位置伺服系統。
二、 技術參數：
|
型號 |
峰值堵轉 |
最大空載轉速 |
連續堵轉 |
轉矩靈敏度 |
反電勢系數 |
電樞轉動慣量 |
重量 | ||||||
|
轉矩 |
電流 |
電壓 |
功率 |
轉矩 |
電流 |
電壓 |
功率 | ||||||
|
N.M |
A |
V |
|
r/min |
N.m |
A |
V |
W |
N.m/A |
v/r.min-1 |
kg.m2x10-5 |
kg | |
|
≥ |
|
±12.5% |
±12.5% |
≤ |
≥ |
|
±12.5% |
±12.5% |
≥ |
≥ |
≤ |
≤ | |
|
95LYX01 |
2.5 |
8.15 |
27 |
220 |
726 |
1 |
3.26 |
10.8 |
35.2 |
0.3067 |
0.0321 |
74 |
|
|
95LYX02 |
2.5 |
4.85 |
48 |
232.8 |
768 |
1 |
1.94 |
19.2 |
37.2 |
0.5154 |
0.054 |
74 |
|
|
95LYX03 |
4.2 |
10.6 |
27 |
286.2 |
550 |
1.6 |
4.24 |
10.8 |
45.8 |
0.3962 |
0.0415 |
120 |
|
|
95LYX04 |
4.2 |
6.37 |
48 |
305.8 |
600 |
1.6 |
2.45 |
18.5 |
45.3 |
0.6593 |
0.069 |
120 |
|
|
95LYX05 |
6 |
6.2 |
80 |
496 |
720 |
2 |
2 |
26 |
52 |
0.9375 |
0.098 |
120 |
|
|
95LYX06 |
5 |
11.2 |
27 |
302.4 |
490 |
2 |
4.48 |
10.8 |
48.4 |
0.4464 |
0.047 |
148 |
3 |
|
95LYX07 |
5 |
5.9 |
48 |
283.2 |
490 |
2 |
2.36 |
19.2 |
45.3 |
0.8474 |
0.089 |
148 |
3 |
三、 外形及安裝尺寸：
1．組裝式

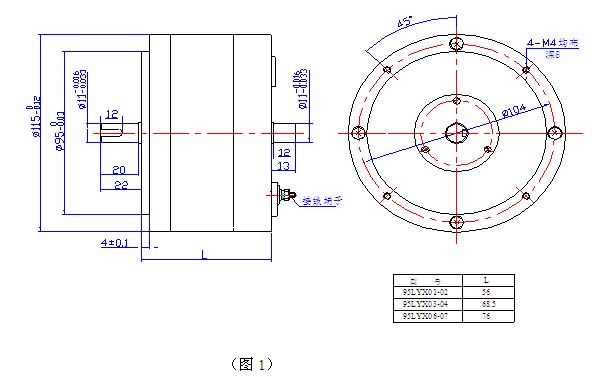

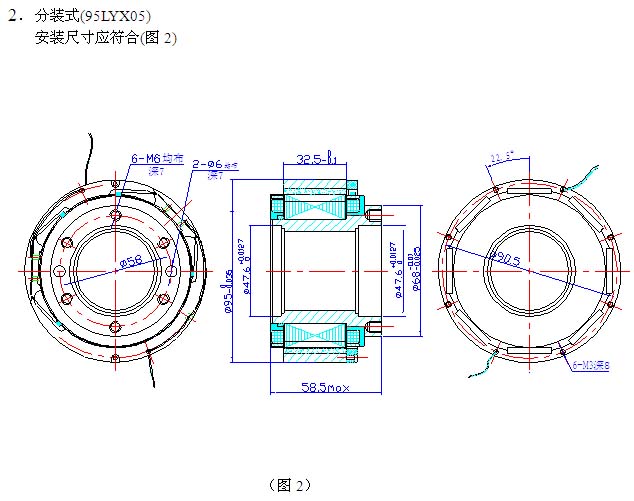

端部止口及螺孔安裝，安裝形式如（圖1）
